Matrix Sensing Patch sladdar

Matrisavkännande patch-kablar är en typ av speciell plastoptisk fiber (POF) patch-kabel som är anpassad för flerkanaliga parallelldetekteringsscenarier. Kärnfunktionen är att den uppnår synkron överföring och batchdetektering av flera optiska signaler genom "multi-optisk fiber + matrisoptiskt fönster".

Transmissionskärna: Den optiska fibern med flera-kärnor (POF) integrerar flera optiska fibrer av 0,25 mm-kvalitet av PMMA-plast (vanligen 16-kärnor/32 kärnor), arrangerade i parallella eller buntade konfigurationer, vilket möjliggör samtidig överföring av flera optiska signaler. Tillsammans med ett 650 nm rött ljusband uppfyller den dämpningskraven för industriella tester på kort avstånd (mindre än eller lika med 1500 mm).

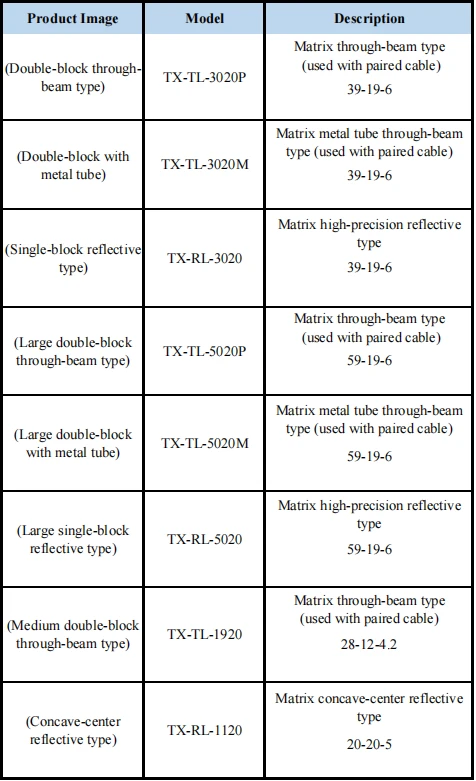

Matrix Optiskt fönster: Änden är utrustad med ett matris-ordnat optiskt fönster (t.ex. storlekarna 39×19 mm, 59×19 mm). Fiberkärnorna i fönstret motsvarar olika testpunkter, vilket möjliggör samtidig täckning av stora områden eller flera mål, vilket uppnår "batch-testning med en enda patch-kabel", som ersätter den besvärliga layouten för flera enkla-core patch-kablar.

Kontakter och höljen: Vanligtvis utrustad med miniatyriserade kontakter (t.ex. M3/M5) eller anpassade gränssnitt, kompatibla med fiberoptiska förstärkare; manteln är till största delen gjord av flexibelt PVC/LSZH-material, med vissa modeller med en metallrörsmantel för ökad draghållfasthet, en böjradie mindre än eller lika med 10 mm, lämplig för kabeldragning av kompakt utrustning.

Anteckningar

• Detektionsavståndet varierar med olika förstärkare och storleken på det detekterade objektet.
• Längden på sensorkabeln kan anpassas efter kundens önskemål.

Anteckningar

• Detektionsavståndet varierar med olika förstärkare och storleken på det detekterade objektet.
• Längden på sensorkabeln kan anpassas efter kundens önskemål.

Hög-batchinspektion: Matrisfönstret täcker ett stort område, vilket möjliggör samtidig inspektion av flera mål eller stora-material, vilket förbättrar produktionslinjens inspektionseffektivitet.

Förenklad kabeldragning: En enkel startkabel ersätter flera enkla-trådar, vilket minskar utrustningens gränssnittsutrymme och ledningskomplexiteten och sänker underhållskostnaderna.

Anpassningsbar till kompakta scenarier: Den miniatyriserade strukturen och den lilla böjningsradien möjliggör inbäddning i trånga utrymmen, vilket säkerställer kompatibilitet med automatiserade produktionslinjeintegreringsdesigner.

Störningsmotstånd och säkerhet: Optisk plastfiber är fri från elektromagnetiska störningar och icke-ledande, vilket gör den lämplig för inspektion i hög-miljöer med hög spänning/metall.

Det används ofta inom områden som visuell avkänningsutrustning, industrirobotar, livsmedelsbearbetning och förpackning, precisionsinspektion av automatiserad utrustning och biltillverkning.
