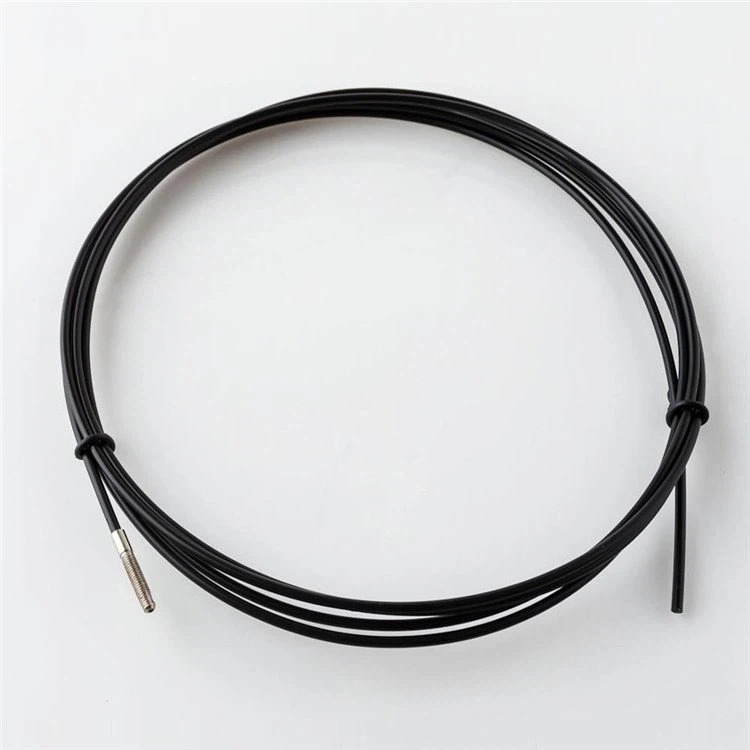

M4-serien plastfiberoptisk avkänningskabel

M4-seriens plastfiberoptiska avkänningskabel är en liten optisk överföringskomponent som är anpassad till små installationsutrymmen inom det industriella avkänningsområdet. Dess kärnkonfiguration består av en M4-gängad kontakt och plastfiber (POF). Med sin kompakta storlek och stabila signalöverföringsförmåga används den ofta i scenarier för precisionsinspektion av arbetsstycket.

Fiberoptisk plastkropp: Kärnan använder primärt PMMA-plastfiber, med gemensamma kärnspecifikationer inklusive 0,25 mm*9+0.5mm och 0,5 mm kombinationer, anpassningsbara till det vanliga 650 nm rödljusbandet. Vissa modeller använder importerade japanska fiberoptiska kablar för att säkerställa överföringsstabilitet. För precisionsinspektionsbehov kan vissa modeller fånga upp signaler från arbetsstycken så små som 0,05 mm, och transmissionsdämpning över korta avstånd uppfyller kraven på signaltrohet för precisionsavkänning.

M4 miniatyrkontakt: Utrustad med en 4 mm ytterdiameter M4×0,7 gängad kontakt. Huvudet är till största delen tillverkat av rostfritt stål, vilket ger hög mekanisk styrka. Den gängade låsningen förbättrar anslutningsstabiliteten och anpassar sig till trånga installationsutrymmen. Vissa modeller har också en reserverad M2,6×0,45-gänga för att lägga till en telekonverterlins för att utöka detektionsområdet. Fiberhuvudet genomgår en poleringsprocess i fyra-steg, vilket resulterar i utmärkt planhet och jämn ändyta, vilket minskar optisk signalförlust.

Skydds- och förstärkningsstruktur: Kabelmantlar är allmänt tillgängliga i specifikationer med fin diameter som 1,0 mm och 1,3 mm, med vissa gjorda av tvär-polyeten; fiberoptiska rör är gjorda av glödgade kapillärrör, som kan böjas till oregelbundna former för att anpassa sig till komplexa kablar. Vissa produkter har förstärkt design inom nyckelområden och är även kompatibla med fritt skurna anslutningsmetoder, vilket möjliggör enkel längdjustering på-platsen efter installationsavstånd.

Anteckningar

Detektionsavståndet varierar med olika förstärkare och storleken på det detekterade objektet.

Längden på sensorkabeln kan anpassas efter kundens önskemål.

Anteckningar

Detektionsavståndet varierar med olika förstärkare och storleken på det detekterade objektet.

Längden på sensorkabeln kan anpassas efter kundens önskemål.

Lämplig för trånga installationsutrymmen: M4 är en liten gränssnittsstandard för industriella sensorer, vilket gör den mer lämpad för installation i utrustning med begränsad utrymme- som elektroniska komponenter och precisionsinstrument jämfört med M6-serien. Den erbjuder exceptionell flexibilitet i scenarier med täta kablar.

Mycket anpassningsbar för exakt detektering: Fiberkärnan med fin-diameter parad med jordspetsar med hög-precision möjliggör exakt signalfångning från små arbetsstycken, vilket gör den särskilt lämplig för att överföra avkänningssignaler från små hårdvara och elektroniska komponenter.

Enkel installation och underhåll: Stöder fritt kapade längder; vissa kit innehåller fiberoptiska klyvar för snabba-storleksjusteringar på plats. Den gängade anslutningsmetoden är enkel att använda, vilket möjliggör snabb pluggning och urkoppling för underhåll även i tätt packade miljöer.

Det används ofta inom områden som visuell avkänningsutrustning, industrirobotar, livsmedelsbearbetning och förpackning, precisionsinspektion av automatiserad utrustning och biltillverkning.
